Jak dobrać filtr odwadniający do kompresora warsztatowego, żeby nie ograniczał przepływu

W warsztacie samochodowym pistolet do przedmuchiwania nagle traci siłę, a z końcówek węża pneumatycznego niespodziewanie kapie woda. Podłączone narzędzia z czasem pokrywają się rdzawym nalotem, przez co jakość czyszczenia powierzchni drastycznie spada. Nadmierna wilgoć pochodząca z kompresora bezpośrednio ogranicza sprawną pracę pneumatyki, zauważalnie psuje wydajność i skraca żywotność kosztownych urządzeń. Sprężone powietrze zawsze zawiera szkodliwy kondensat, ponieważ zassane z otoczenia powietrze atmosferyczne jest naturalnie nasycone parą wodną. Po procesie sprężenia i gwałtownym schłodzeniu w chłodnicy maszyny ciecz ta skrapla się w duże krople. Samo rutynowe spuszczanie wody ze zbiornika buforowego usuwa tylko część nagromadzonej wilgoci. Reszta trafia prosto do głównej instalacji, powodując postępującą korozję stalowych rur oraz zacinanie się mechanizmów narzędziowych. W typowym zakładzie przemysłowym kondensat gromadzi się w układzie bez przerwy, nawet przy standardowej temperaturze otoczenia rzędu 20–30°C tuż po wyjściu ze sprężarki.

Rodzaje urządzeń odwadniających i zasady dobierania parametrów

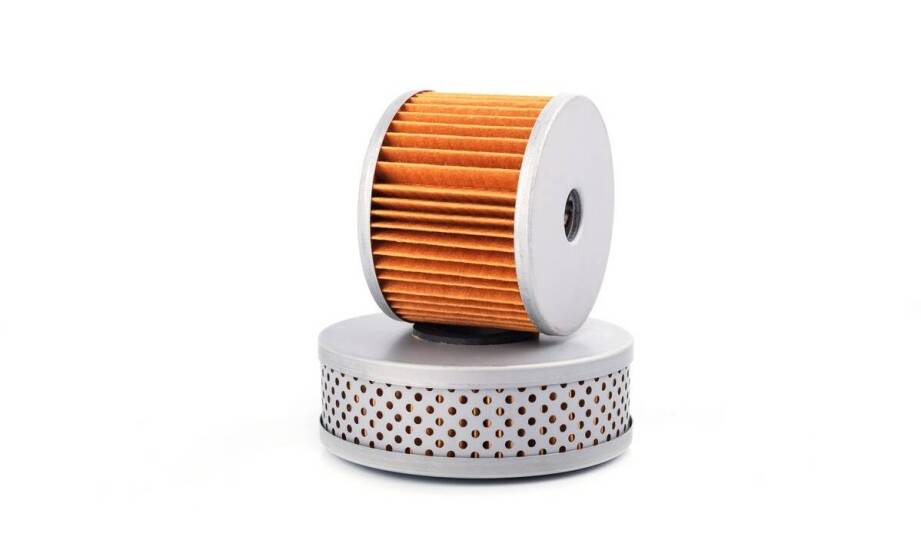

Odpowiednio skonstruowane filtry odwadniacze łączą w sobie działanie bezobsługowego separatora cyklonowego z precyzyjnym wkładem filtrującym. Taka hybrydowa budowa skutecznie usuwa ciężkie krople wody oraz drobne zanieczyszczenia stałe wielkości od 5 do 10 µm. Z kolei sam klasyczny separator wody działa wyłącznie na fizycznej zasadzie wirowania strumienia sprężonego powietrza. Oddziela on tylko największe krople bez użycia wymiennego wkładu, dlatego nadaje się perfekcyjnie do najprostszego, wstępnego oczyszczania instalacji. Jeśli proces technologiczny wymaga niemal całkowitej eliminacji wilgoci, konieczne staje się zastosowanie zaawansowanego osuszacza chłodniczego. Urządzenie to skutecznie obniża ciśnieniowy punkt rosy do bezpiecznego poziomu +3°C, usuwając z układu niewidoczną parę wodną. Jest to rozwiązanie zauważalnie droższe w zakupie i energochłonne podczas pracy, jednak pozostaje niezastąpione w zadaniach takich jak rygorystyczne lakiernictwo.

Prawidłowy dobór konkretnego elementu oczyszczającego wymaga bezbłędnego zweryfikowania parametrów technicznych całej sieci. Zawsze należy dokładnie dopasować przepustowość filtra do nominalnej wydajności kompresora przy ciśnieniu roboczym rzędu 7–10 bar. Wybierając urządzenie do warsztatu, trzeba celować w przepływ wynoszący co najmniej 120% maksymalnej wydajności sprężarki. Taki bezpieczny margines pozwala skutecznie uniknąć niepożądanego spadku ciśnienia w instalacji przekraczającego wartość 0,2–0,5 bar. Przykładowo, do kompresora tłokowego generującego 500 litrów na minutę przy ciśnieniu 8 bar idealnie pasuje model o maksymalnym przepływie 600 litrów na minutę. Warto również uwzględnić temperaturę sprężonego gazu, ponieważ cieplejsze powietrze potrafi unieść więcej pary wodnej. Eksperci reprezentujący firmę Kupczyk przypominają, że każdy błąd na etapie obliczeń skutkuje późniejszym dławieniem przepływu do podłączonych narzędzi.

Montaż komponentów w instalacji i objawy problemów eksploatacyjnych

Miejsce instalacji modułu filtrującego bezpośrednio wpływa na jego codzienną skuteczność. Właściwy punkt optymalnego montażu znajduje się tuż za głównym zbiornikiem kompresora, a jednocześnie koniecznie przed reduktorem ciśnienia. Urządzenie zabezpieczające musi być zamontowane w idealnej pozycji pionowej, co ułatwia swobodne opadanie cieczy, z wbudowanym automatycznym drenem skierowanym prosto do dołu. Projektując przebieg rurociągu, należy zapewnić bezpieczny odpływ gromadzącego się kondensatu i bezwzględnie unikać tworzenia syfonów w elastycznych przewodach. Najpowszechniejsze błędy montażowe, takie jak odwrotna orientacja przepływu względem strzałki lub brak izolacji termicznej, powodują błyskawiczne zaleganie wody i drastyczny spadek ciśnienia osiągający 1 bar.

Podczas intensywnej eksploatacji łatwo zauważyć pierwsze symptomy zużycia wewnętrznego wkładu. Awaria zazwyczaj objawia się niespodziewanym pojawieniem się wilgoci w kluczach udarowych, rdzawymi wyciekami na szybkozłączkach oraz odczuwalnie słabszą siłą wydmuchu. Poważne zapchanie elementu roboczego generuje nagły wzrost różnicy ciśnień przed i za filtrem na poziomie powyżej 0,5 bar. Zjawisko to można błyskawicznie zweryfikować za pomocą dedykowanych manometrów różnicowych. Kolejną trudnością bywają fizyczne usterki samego mechanizmu spustowego. Brak regularnego opróżniania kielicha z kondensatem niechybnie prowadzi do zalania całej podłączonej instalacji. Rzeczoznawcy radzą, aby profilaktycznie wymieniać wkład filtrujący średnio co 1000 do 2000 godzin ciągłej pracy urządzenia, a także natychmiast w przypadku wykrycia wody na stanowisku.

Decyzja o wdrożeniu konkretnego stopnia uzdatniania zależy ściśle od profilu prowadzonych napraw. W standardowym warsztacie lub punkcie wulkanizacyjnym bazowy zestaw wyposażony w separator w zupełności wystarcza do rutynowego oczyszczania części i zasilania kluczy. Takie minimalistyczne podejście znacząco optymalizuje koszty utrzymania sprzętu i nie generuje niepotrzebnego zużycia prądu. Z kolei bardziej złożony układ, uzupełniony o wydajny osuszacz chłodniczy i filtry węglowe, staje się technicznym obowiązkiem w wyspecjalizowanych strefach. Sieć utrzymująca stabilny punkt rosy na poziomie +3°C to jedyny dopuszczalny standard w komercyjnych lakierniach i halach montażu precyzyjnego, gdzie nawet pojedyncza kropla wody niszczy finalny produkt.
